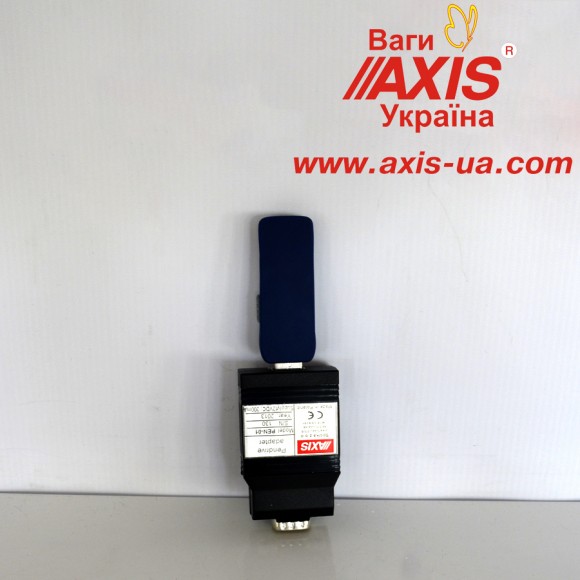

Адаптер PEN-01

Адаптер PEN-01 для запису даних на пристрої USB-пам’яті.

Пристрій PEN-01 призначений для організації запису на зовнішні запам’ятовуючі пристрої із USB-роз’ємом (зокрема, на «флешки» – USB-пристрої FLASH пам’яті) даних, отриманих від вимірювальних та контрольно-керуючих пристроїв по інтерфейсу RS-232C в кодах текстових символів ASCII.

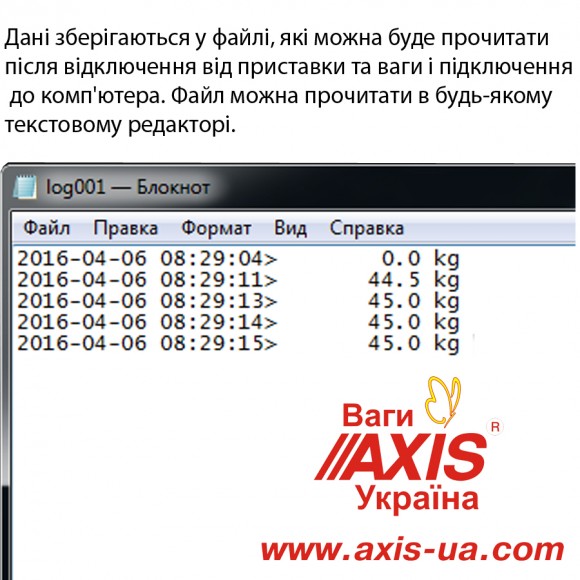

Записи на USB-накопичувачі здійснюються у файли текстового формату, які після під’єднання USB-накопичувача до комп’ютера можуть бути переглянуті комп’ютерними програмами типу «текстовий редактор».

Технічний опис пристрою

Пристрій PEN-01 може працювати із файловими системами FAT12 / FAT16 / FAT32.

Живлення пристрою

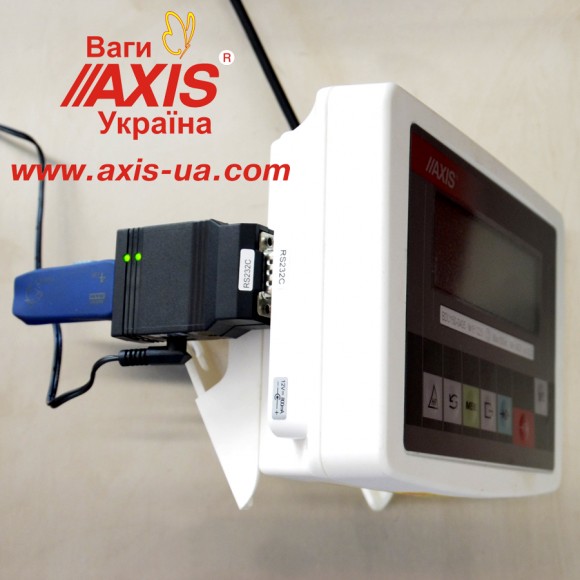

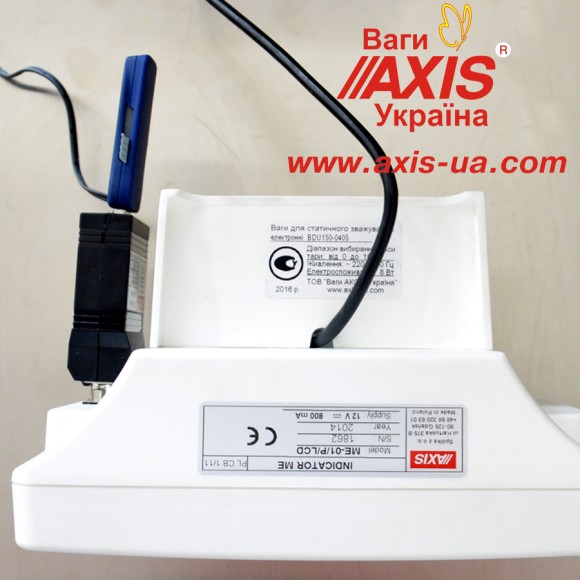

Живлення пристрою PEN-01 здійснюється постійним струмом (до 100 мА) із напругою 12В. Живлення на пристрій подається від зовнішнього блоку живлення або, як опція, з роз’єму інтерфейсу RS-232C вагопроцесорів ME-01 AXIS (в стандартному виконанні вагопроцесорів напруга живлення на роз’єм RS-232C не виводиться).

Роз’єми пристрою

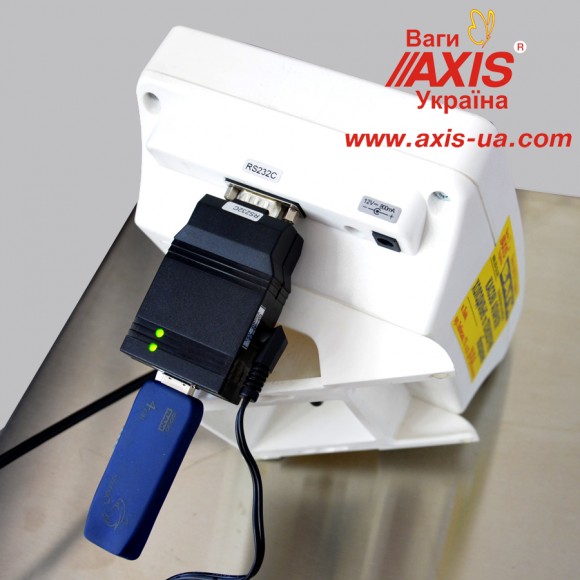

Пристрій PEN-01 має наступні роз’єми: USB (type A), RS-232C (DB-9, «папа»).

Індикатори пристрою

Поряд із роз’ємами рошташовані світлодіодні індикатори, які дозволяють відстежувати роботу пристою та його стан.

Налаштування параметрів роботи пристрою

Налаштування пристрою PEN-01 здійснюється за допомогою текстового файлу «config.txt», який має бути розташований на USB-накопичувачі у головному корневому каталозі файлів. Якщо після під’єднання USB-накопичувача пристрій не бачить файлу конфігурації у корневому каталозі, він створює його із параметрами «по замовчуванню».
