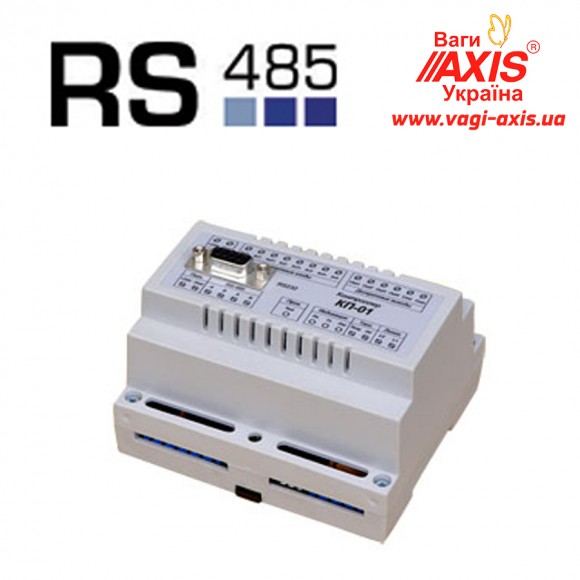

Интерфейс передачи RS-485

В стандарте RS-485 для передачи и приёма данных используется одна витая пара проводов, иногда сопровождаемая экранирующей оплеткой или общим проводом.

Электрические и временные характеристики интерфейса RS-485

• До 32 приёмопередатчиков в одном сегменте сети.
• Максимальная длина одного сегмента сети: 1200 метров.
• В один момент активным может быть только один передатчик.
• Характеристика скорость обмена/длина линии связи:
  • 62,5 кбит/с 1200 м (одна витая пара),
  • 375 кбит/с 500 м (одна витая пара),
  • 500 кбит/с,1000 кбит/с,2400 кбит/с 100 м (две витых пары),
  • 10000 кбит/с 10 м.
